关于法兰密封面的详细介绍

法兰密封面是法兰连接中非常关键的部分，直接影响整个管道系统或设备的密封性能和安全性。以下是关于法兰密封面的详细介绍：

 一、什么是法兰密封面？
法兰密封面是指两个法兰之间接触并实现密封的表面。当法兰被螺栓紧固时，密封面之间的接触压力使密封材料（如垫片）发生弹性或塑性变形，从而阻止介质泄漏。

 二、常见的法兰密封面类型
根据结构形状和密封原理，常见的法兰密封面有以下几种：

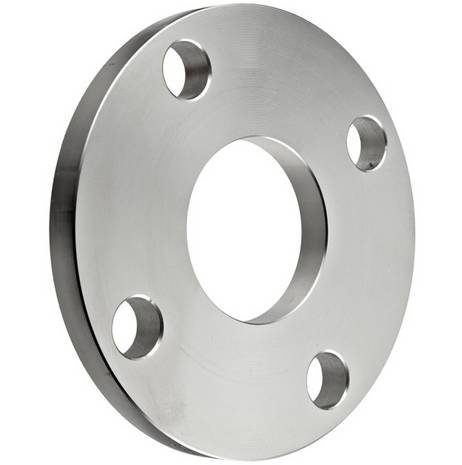

| 1 | 平面密封面（FF Flat Face）: 表面平整，无凹凸结构；低压、非腐蚀性介质；常用于铸铁法兰；

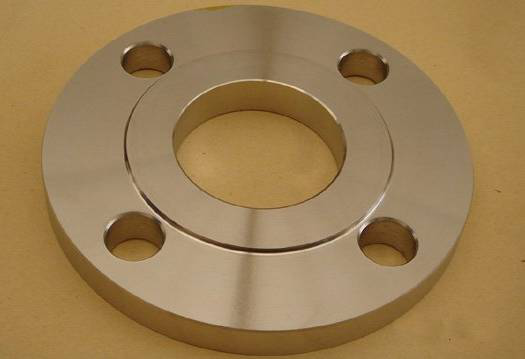

| 2 | 凸面密封面（RF Raised Face）：法兰面上有一个小凸台，增加密封面积；较为常见，适用于中低压、大多数工况；

| 3 | 凹面密封面（FM Female Face）：一个法兰为凹槽，另一个为凸面(M Male Face)；与凸面配合使用，提高密封可靠性；

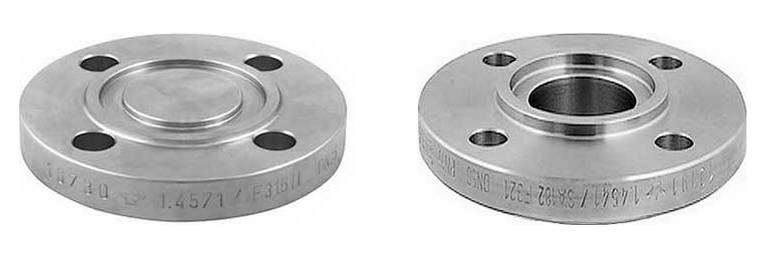

| 4 | 榫槽面密封面（TG Tongue & Groove）：一个为榫头，一个为槽口，嵌合紧密；高压、高温、易泄漏介质（如氢气、蒸汽）；

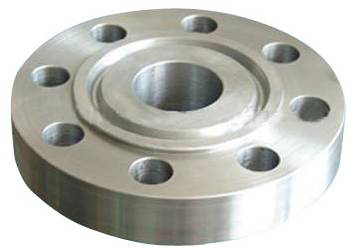

| 5 | 环连接面（RJ Ring Joint）RTJ：用金属环（如八角环、椭圆环）作为密封元件；高压、高参数场合（如炼油、核电）；

注：不同标准（如ASME B16.5、GB/T 9112、DIN 2631）对密封面的命名和尺寸要求略有差异。

 三、选择密封面类型的原则
1. 工作压力：高压选榫槽面（TG）、环连接面（RJ）；
2. 工作温度：高温场合推荐金属密封面（如RJ）；
3. 介质特性：腐蚀性、易燃易爆介质宜选用更可靠的密封形式；
4. 法兰等级：等级越高，越需要高可靠性的密封面；
5. 安装维护便利性：平面、凸面易于加工和更换垫片。

 四、密封面与垫片的匹配
密封面的粗糙度应与垫片类型匹配（如软质垫片要求较光滑表面）；
垫片材质需与介质兼容，且能承受压力和温度；
安装时需确保密封面清洁，无划痕、毛刺、锈蚀等缺陷。

 五、常见问题与注意事项
 密封面损伤：划痕、磕碰会降低密封性能，需及时修复或更换；
 清洁度：安装前必须彻底清理密封面；
 螺栓预紧力：过紧或过松都会影响密封效果；
 避免混用：不同密封面不能随意搭配（如凸面对凹面），否则无法密封。

 六、相关标准参考
国际标准：
ASME B16.5（美标）
ASME B16.47（大口径法兰）
中国标准：
GB/T 9112～9123（系列法兰标准）
欧洲标准：
DIN 2631、EN 1092-1

 总结

法兰密封面是决定法兰连接是否泄漏的核心要素。正确选择、加工、安装和维护密封面，是保障管道系统安全运行的关键。
