手动平板阀的工作原理是怎样的？福丽达详情解析

手动平板阀手顺时针旋转手轮，此时手轮带动丝套旋，阀杆向下移动，从而带动阀板下行，到位后（阀杆或尾杆端部 接触其护罩），再逆时针旋转手轮1/4 ~ 1/2圈，平板阀关 闭；逆时针旋转手轮，此时手轮带动丝套旋转，阀杆向上移 动，从而带动阀板向上运动，到位后，再顺时针旋转手轮  1/4 ~ 1/2圈，平板阀打开。

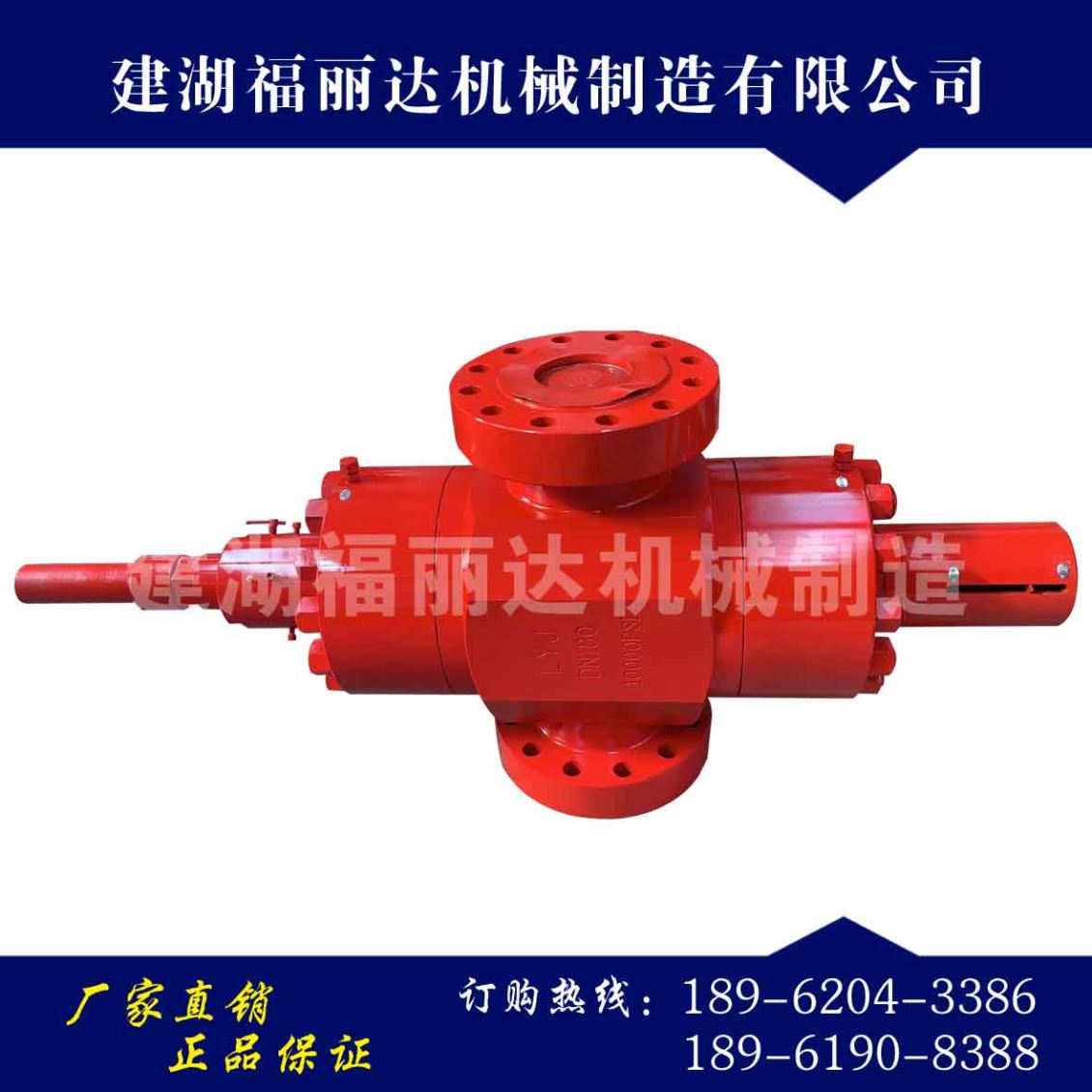

手动平板闸阀产品详情

手动平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

手动平板闸阀的特点：

1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。

(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现好的阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。

(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。

(7) 压盖–两件式，自调节压盖，避免被弹出。
