油管头（四通）配套平板闸阀

一、产品概述

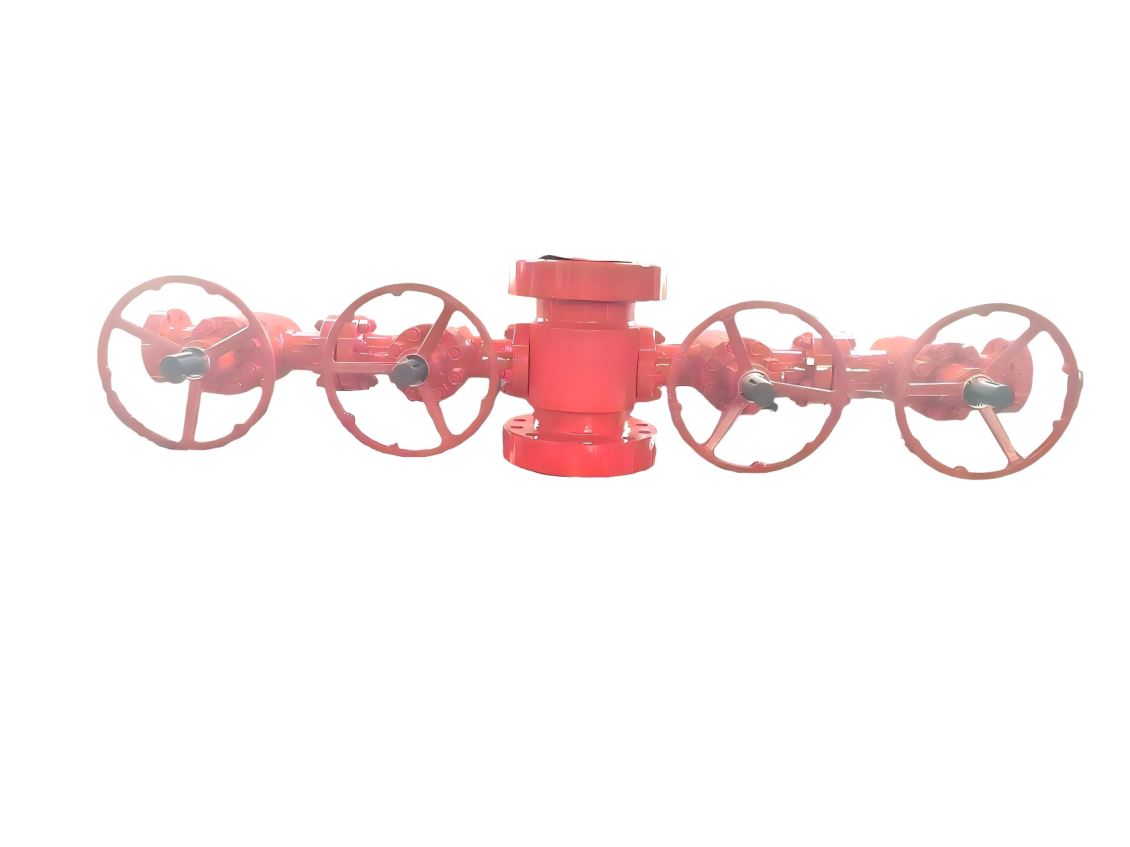

本产品为四阀一体式油管头井口总成，主体为锻件式油管四通（油管头），双侧法兰配套 4 台 API 6A 标准手动平板闸阀，是陆上油、气井采油井口核心设备，用于悬挂油管柱、密封油套环形空间，通过侧部闸阀实现油气产出、注水井注水 / 洗井、井内泄压、取样测压等多路流体通断管控，广泛适配自喷井、抽油井、注水井井口配套。

二、执行标准

整机设计、生产、试压全流程遵循 API Spec 6A（井口装置和采油树规范）、NACE MR0175（抗硫化氢腐蚀），满足含硫油气田腐蚀工况使用要求，可按需做 PR2 性能认证，符合国内 SY/T 行业井控设备验收标准。

三、结构与材质

中间油管头本体：采用合金钢整体锻造（A105/F304/4130 等材质可选），上下端法兰为井口标准连接法兰，上端连接采油树、下端对接套管头，内腔配备油管悬挂器密封总成，可靠承载油管自重、密封油套环空压力；四通左右两侧锻造法兰接口，与闸阀高压法兰螺栓紧固，无渗漏设计。

侧装平板闸阀（4 台）：全金属硬密封平板闸阀，阀座密封面喷焊司太立硬质合金，耐冲蚀、耐磨、抗硫化腐蚀；手动轮盘式操作机构，明杆结构可直观观察阀门开关行程，阀杆配备倒密封结构，可带压在线更换填料，检修便捷；阀体锻件无疏松气孔，耐压稳定性强。

防腐涂装：整机红色环氧重防腐喷漆，适配野外露天井场潮湿、盐碱环境，防锈耐用。

四、核心技术参数（可定制）

额定工作压力：2000PSI~15000PSI（14MPa~105MPa，25MPa/35MPa/70MPa 主流规格）

主通径：2-9/16in、3-1/8in 等井口常用通径；旁通闸阀通径：2in/65mm

温度等级：-29℃~121℃（PU 级，可选低温 L 级、高温 T 级）

介质适配：原油、天然气、地层水、含 H₂S/CO₂腐蚀性油气介质

五、产品功能优势

四路独立管控：左右双侧双闸阀分路设计，可一路生产出油、一路备用洗井 / 注剂，互不干扰，单路故障不影响另一路井口作业，提升井场连续生产安全性；

密封可靠：四通本体金属环空密封 + 闸阀双面金属硬密封，高压工况零内漏、外漏，适配高压自喷井；

拆装维保便捷：法兰标准化连接，闸阀独立可拆，现场不用整体拆卸油管头即可单台更换故障阀门，降低停机成本；

工况通用性：既可用于采油井油气开采，也可改造为注水井口，实现正注、反洗井、泄压放喷多功能切换，一装置多用。
