关于采油树的知识

一、产品概述

采油树（又称井口圣诞树、生产树）是油气井完井后安装于油管头之上的成套阀门、节流、仪表集成装置，是油气井井口核心压力控制设备，连接井筒与集输管线，承担油气开采全流程密封、控流、安全关断、作业通道功能，被称为油气井的 “咽喉控制阀组”。

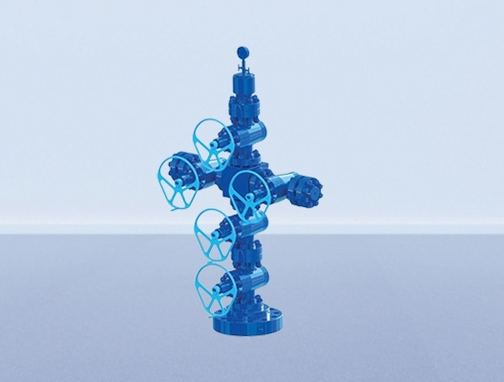

陆上双翼采油树

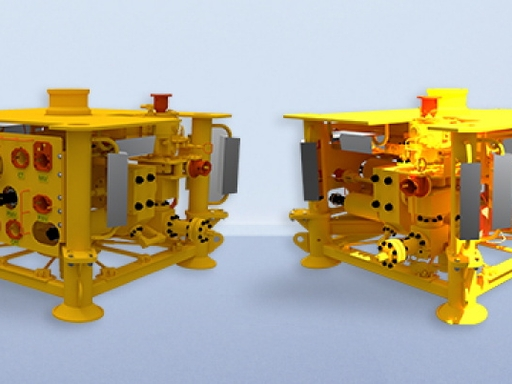

水下卧式采油树

二、产品分类

1.按使用场景

陆地采油树：常规自喷井、抽油机井、注水井、压裂酸化井；分单翼、双翼、Y 型整体式、双油管分层采油树

水下采油树：浅水 / 深水 / 超深水（ 2000m 水深），卧式 / 立式结构，配套水下液压控制系统、防渔网防护框架

2.按结构形式

组装式：分体法兰拼接，适配中小压力、常规陆地井，成本低、维修便捷

整体锻造式：一体式阀体，泄漏点更少、抗冲蚀更强，适配高压高含硫深井、海洋工况

3.按井管数量

单油管采油树：单层开采，主流通用款

双油管采油树：分层合采 / 分采，提升油田采收率

三、核心结构与各部件功能

整套采油树自上而下由清蜡阀、主阀、生产翼阀、节流总成、四通 / 五通、压力表、取样口、化学注入接口、地面安全阀、油管挂适配器组成：

下部主阀（总闸阀） 首要安全屏障，全通径锻造闸阀；正常生产常开，检修、井控险情时全关，隔离井下高压流体。

生产翼阀（两翼） 油气外输主通道，左右双翼可单路 / 双路生产，配套手动 / 液动执行机构，日常启停井操作阀门。

节流总成（可调油嘴） 核心流量调节部件，固定油嘴（孔径 2~20mm 分级）/ 可调式节流阀，精准控制产油量、井口回压，抑制井涌、稳定生产压差。

清蜡阀（顶部法兰阀） 垂直通道，提供钢丝作业、清蜡、投捞工具、井下测试通道，配套耐压盲法兰密封。

环空阀 / 套管压力表接口 监测套管环空压力，可实现正反洗井、环空加压、泄压作业。

地面安全切断阀（SSV） 失压自动关断，联动中控系统；管线破裂、超温超压、火灾险情时快速切断，防止井喷泄漏。

整体四通 / 五通本体 高压锻造承压主体，集成多路流道，减少法兰泄漏点，适配高压腐蚀介质。

四、五大核心功能

悬挂承重：配合油管挂，承托井下全部油管柱重量，固定井下管柱。

双重密封：密封油管与套管环形空间，隔绝地层高压油气，杜绝井口渗漏。

可控生产调节：通过阀门、油嘴组合，灵活开关井、调节油气产出流量与井口压力。

井下作业通道：支持清蜡、测压、取样、钢丝测试、酸化、压裂、洗井、注气注水等作业。

安全防护监测：实时采集油压、套压数据；超压、泄漏、失压自动关井，构建多层井控安全屏障。

四、标准与核心技术参数

执行标准

主标准：API Spec 6A（井口装置与采油树规范，全流程设计、锻造、检测取证）

防腐标准：NACE MR0175（适配 H₂S 硫化氢、CO₂二氧化碳腐蚀工况）

性能等级：PR1/PR2；规范等级 PSL1~PSL4（深海 / 高压井采用 PSL3/PSL4 高可靠性等级）

通用技术参数
