油管头四通的介绍

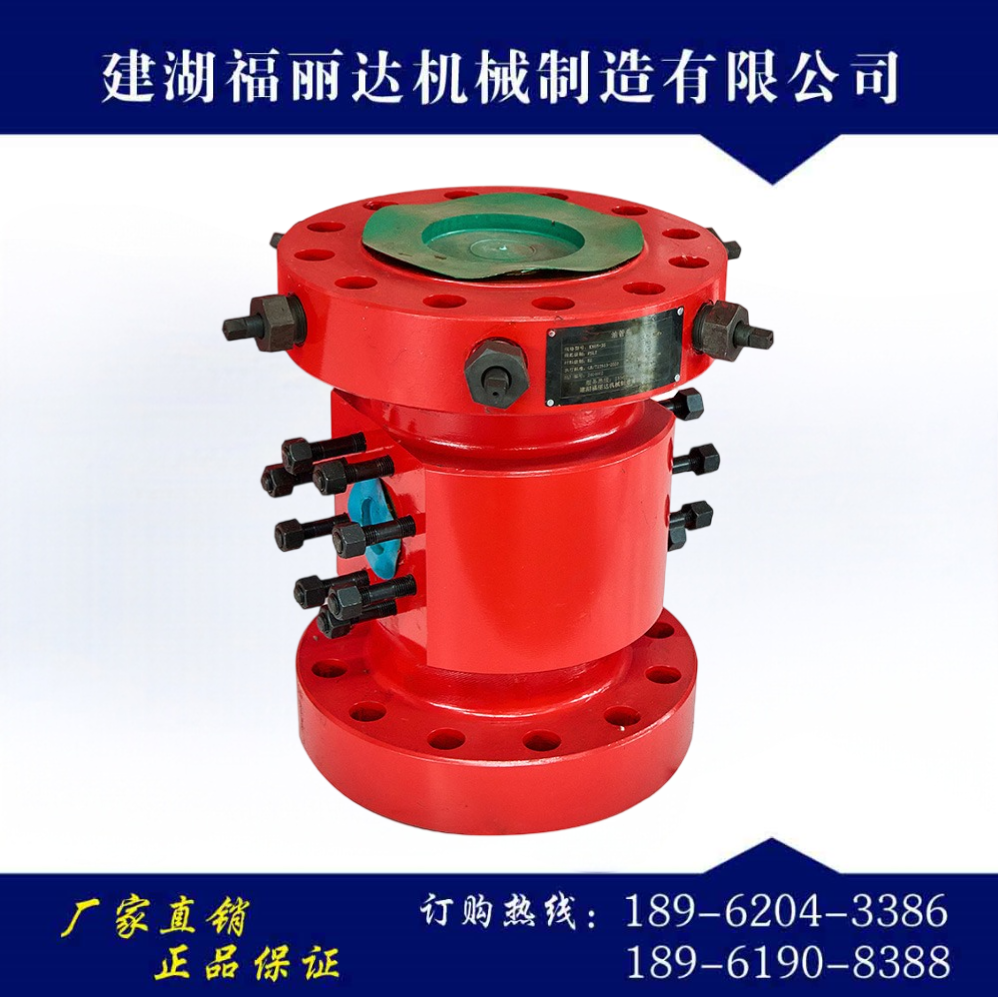

油管头四通（Tubing Head Spool，油管大四通）

井口装置核心部件，安装在套管头之上、采油树之下，属于油管头本体（油管头 = 油管头四通本体 + 油管悬挂器）

✅ 核心功能

悬挂油管柱：内孔带 45° 承载台肩，坐放油管悬挂器，承担整根油管全部重量；配套锁紧顶丝固定油管挂，防止窜动

密封环空：密封油管与生产套管之间的环形空间，隔离井筒压力，防止环空介质外泄，可配置主密封 + 二次密封（金属密封 / 橡胶密封）

井口过渡连接：下端法兰接套管头，上端法兰接采油树；两侧侧出口用于环空压力监测、套管气放喷、化学药剂注入、洗井作业等

预留作业通道：侧口可接压力表、阀门、管线，方便环空测试、压井等作业

✅ 结构

本体：整体锻造，十字四通结构，上法兰、下法兰、左右两个侧出口

内孔：45° 着陆台肩，用于坐放油管悬挂器

侧出口型式：栽丝螺纹出口 / 法兰出口

附件：锁紧顶丝、注脂口、压力测试口、二次密封组件

✅ 执行标准 & 常用规格

标准：API 6A，酸性工况配套 NACE MR0175；API Q1 质量体系

公称通径：7-1/16"、9"、11"、13-5/8"（单完井、双完井、电潜泵井口）

压力等级：2000PSI、3000PSI、5000PSI、10000PSI、15000PSI、20000PSI

材料等级：AA / BB / CC / DD / EE / FF（按介质腐蚀选用）

温度等级：PU、LU 等

⚠️ 区分易混件：

油管头四通（大四通）：套管头上面，用来挂油管、密封油管 - 套管环空；

采油树油管四通（小四通）：在采油树本体上，总阀上方，属于采油树部件，不要混淆

✅ 典型应用场景

油井、气井、注水井井口，自喷井、机采井、高压含硫气井完井井口。
