介绍一下锤击由壬

锤击由壬（也叫翼型由壬、锤击接头）是油气行业高压管线专用快装活接头，遵循API 6A、API 16C标准，依靠敲击翼型螺母实现快速锁紧密封，无需复杂工具，拆装便捷，广泛用于钻井、压裂、固井、试油、节流压井管汇等高压流体管路连接，可直接对接软管、钢管与井口设备。

一、结构组成

整套由壬由公接头、母接头、翼型（三爪）螺母、密封件四部分组成：

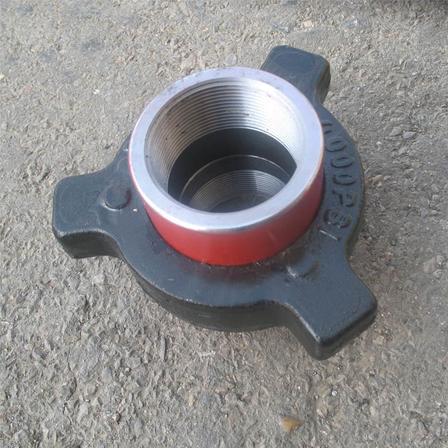

1．翼型螺母：合金钢模锻，ACME 梯形螺纹，锤击实现预紧，不同颜色涂层区分压力等级；

2．公 / 母接头：整体锻造热处理，密封分为锥面金属硬密封、橡胶垫密封、O 型圈密封三类；

3．端部形式：对焊式、螺纹式 (NPT / 油管螺纹)两种；

4．密封件：丁腈橡胶、氟橡胶，酸性工况配套耐硫化氢密封件。

二、型号命名规则（FIG 编号）

FIG-XXX / XXXX：前 1-2 位代表额定工作压力，后两位代表密封结构

v 00：锥面金属对金属密封

v 02：锥面 + 橡胶垫密封（油田常用）

v 03：锥面 O 型圈密封

常用型号：FIG100、FIG200、FIG602、FIG1002、FIG1502、FIG2002

FIG602：6000 PSI；FIG1002：10000 PSI；FIG1502：15000 PSI

三、主要技术参数

v 公称通径：1"-12"，油田主流 2"、2-1/2"、3"、4"

v 额定压力：1000-15000 PSI（7-105 MPa）

v 工作温度：-29℃～+121℃

v 工况类型：普通工况、抗硫酸性工况（NACE MR0175），适配含硫化氢介质

v 材质：合金钢锻造；抗硫版本选用抗硫锻件，满足 ASTM/AISI 材料规范

v 互换性：符合国际通用 Weco 标准，可与市面主流品牌互换

v 检测：探伤、水压强度试验、气密试验

四、产品特点

1．拆装高效：锤子敲击翼螺母即可上扣卸扣，不用螺栓法兰，大幅缩短现场接管时间；

2．承压抗振：整体锻造热处理，承受高压脉动、冲击、管线振动，密封稳定不易泄漏；

3．维护简单：密封件现场可更换，零部件通用性强；

4．识别便捷：螺母彩色涂装，现场快速区分压力等级，避免错用；

5．适配广：支持焊接、螺纹两种端部，适配钢管、高压软管、管汇、泵车接口；

6．可选抗硫版本，满足高含硫油气田作业要求。

五、应用场景

v 压裂、酸化、固井作业高压管线；

v 钻井节流-压井管汇、试油、修井地面流程；

v 连续油管设备、泥浆管汇、井口地面管线；

v 海洋平台、车载压裂设备流体连接；

v 矿山、化工高压流体输送管路。

六、使用注意事项

1．严禁超压力、超温度使用；不同 FIG 型号不可混用；

2．上扣保证对中，禁止强行敲击错位接头，避免密封面损伤；

3．定期检查锥面密封面有无磕碰划痕，密封件老化及时更换；

4．酸性工况必须选用 NACE 抗硫版本由壬及配套密封件。
