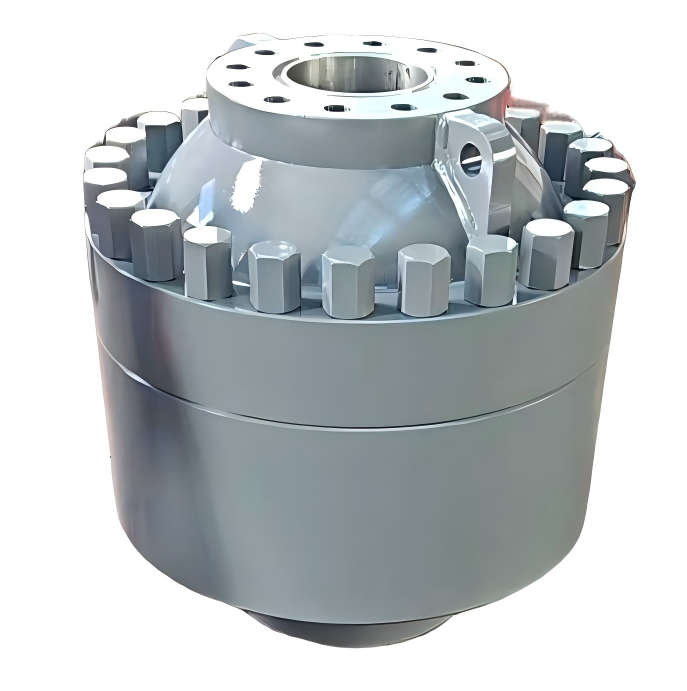

防喷器（环形防喷器 A 型 / D 型）

防喷器（环形防喷器 A 型 / D 型）

✅ A 型（FHZ 系列）：锥形胶芯环形防喷器

✅ D 型（FH 系列）：球形胶芯环形防喷器

执行标准：API Spec 16A，可满足 NACE MR0175 酸性工况；广泛应用陆地钻井、修井、海上井控系统。

一、型号命名规则

1）A 型 锥形胶芯防喷器：FHZ XX-XX

FHZ：F - 防喷器，H - 环形，Z = 锥形胶芯（A 型） 示例：FHZ35-70

35：通径 346.1mm（13⅝ inch）

70：额定工作压力 70MPa（10000psi）

2）D 型 球形胶芯防喷器：FH XX-XX

FH：F - 防喷器，H - 环形，球形胶芯（D 型） 示例：FH28-35

28：通径 279.4mm（11 inch）

35：额定工作压力 35MPa（5000psi）

二、A 型（锥形胶芯 FHZ）VS D 型（球形胶芯 FH）结构对比

A 型｜锥形胶芯环形防喷器（FHZ）

结构特点：胶芯为锥形；关闭时胶芯上部先收拢。

✅ 优势：

胶芯高度更小，整机总高度低，井控装置总体布置紧凑；

胶芯寿命长，抗疲劳，适合频繁起下钻作业；

封井状态强行起下钻性能稳定；

❌ 局限：不能封闭尺寸差距过大的异形管柱； 适用场景：常规陆地钻井、修井作业。

D 型｜球形胶芯环形防喷器（FH）

结构特点：整体球形橡胶胶芯，胶芯可向内均匀收缩。

✅ 优势：

通用性极强：可密封不同外径钻杆、钻铤、套管，也可全封空井口；

收缩行程大，允许偏斜钻具密封；

❌ 局限：整机高度更高；强行起下钻工况胶芯磨损更快； 适用场景：海上钻井、复杂井、探井，井口工况多变场所。

三、核心通用技术规范

控制方式：液压驱动，可远程控制台操作；

推荐液控工作压力：8.4～10.5 MPa（标准≤10.5MPa）；

强度水压试验压力 = 额定工作压力 ×1.5 倍；

温度等级：标准 T20（-29℃ ~ +121℃）；可定制低温型；

材质：本体铸钢 / 锻钢；可提供抗硫材质满足 NACE 酸性油气田。

四、主流规格技术参数表

（1）A 型 锥形胶芯 FHZ 系列（锥形 A1/A2 亚型）

（2）D 型 球形胶芯 FH 系列

五、产品综合功能说明

有钻具工况：密封钻柱与井筒环形空间；

无钻具工况：全封闭井口，实现井内压力控制；

应急功能：允许带压情况下有限度强行起下钻（不可长期持续）；

重要禁忌：严禁长期关环形防喷器循环泥浆，极易快速损毁胶芯！井内持续循环应启用闸板防喷器。
