LWS 型闸板防喷器 & GK 型环形防喷器

一、LWS 型轻型闸板防喷器（Ram BOP）

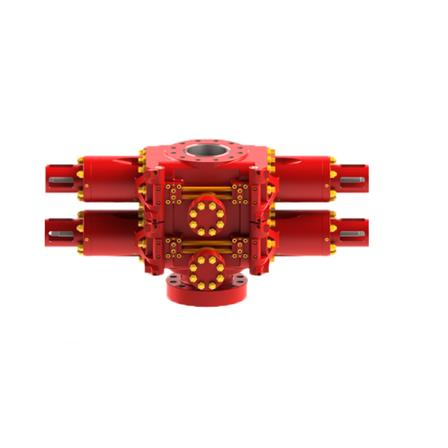

LWS双闸板防喷器整机

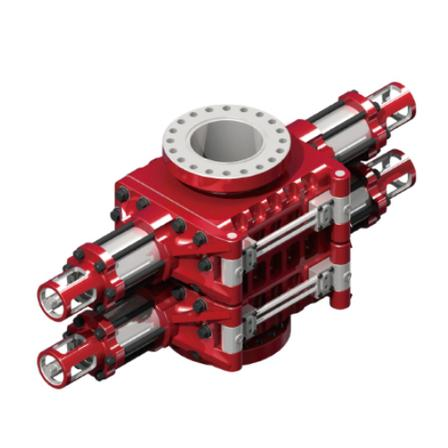

LWS防喷器三维模型

1. 产品概述

LWS 型是 Shaffer 经典轻量化闸板防喷器，分体侧门式结构，专为陆地小型钻机、修井机、浅层油气井设计，符合 API Spec 16A、NACE MR0175 抗硫标准，是中小压力工况应用较为普及的闸板类井控设备。 壳体采用 4130 合金铸钢，整机轻量化、高度低矮，适配空间受限的小型井场，可单闸板、双闸板组合使用，标配手动锁紧机构，高压工况下维持密封可靠。

2. 核心结构与工作原理

主体部件：整体铸造壳体、侧开门总成、液压油缸、活塞推杆、可互换闸板总成、手动锁紧装置、多级轴封组件。

密封原理：液压油驱动油缸活塞，推动左右闸板向井筒中心合拢；

管闸板：密封对应尺寸钻杆、油管环形空间；

全封闸板：无钻具时完全封闭井筒；

剪切闸板：紧急工况剪断钻杆、关井泄压；

锁紧功能：两端外置手动锁紧螺杆，液压失效后人工旋紧锁死闸板，持续承压防喷。

3. 核心优势

轻量化紧凑型设计：整机重量远低于同压力等级 SL、U 型闸板，低矮轮廓，小型修井机、车载钻机安装适配性强；上下接口支持栽丝 / 法兰两种连接形式，栽丝结构占地更小。

维护便捷：侧开门快拆结构，无需吊装整机即可更换闸板、密封件；闸板、胶芯、油封与原厂件通用互换，备件通用性高。

抗硫标准配置：内腔标配 H₂S 防腐内衬，满足酸性油气田开采要求，金属材质温度等级 T20（-20℃低温适用）。

密封稳定：多层复合轴封 + 二次辅助密封，油缸内漏、外漏风险低；液压关闭比 4.6，低压控制液即可实现高井压密封。

二、GK 型万能环形防喷器（Annular BOP）

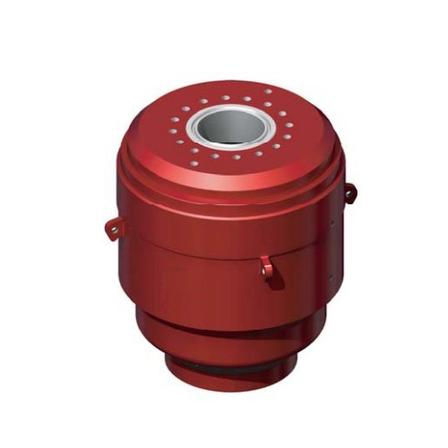

GK卡盘螺纹式环形防喷器

1. 产品概述

GK 型（Hydril 标准结构）锥形胶芯环形防喷器，又称万能防喷器，是井控组合上端标配设备，仅活塞 + 胶芯两大运动部件，结构极简、故障率低，适配陆地及浅海钻井，可独立或与 LWS 闸板防喷器配套组成完整防喷器组。 顶盖分螺纹式、卡盘式、法兰式三种连接结构，全系列满足 API 16A、抗硫 NACE 标准，支持强行起下钻作业。

2. 核心结构与工作原理

主体部件：壳体、锥形活塞、球形 / 锥形橡胶胶芯、顶盖、吊装耳、液压油口、耐磨衬板。

密封原理：液压油从下部油腔推动活塞向上挤压胶芯；胶芯向内收缩包裹钻具、油管、钢丝绳，无管柱时完全封死井口。

特色功能 —— 强行起下钻：搭配调压缓冲系统，可带压通过 18° 无细扣钻杆接头，起下钻无需反复开关防喷器，大幅提升作业效率。

3. 核心优势

万能密封适配：单套胶芯可密封任意尺寸钻杆、油管、电缆、连续管，也可全封空井筒，无需更换密封件，多功能性远超闸板防喷器。

极简低故障结构：仅 2 个运动件，内置可更换耐磨衬板，避免胶芯与顶盖金属直接摩擦，延长胶芯使用寿命，现场维修工时短。

胶芯可带压更换：井下带压工况下，可单独拆解顶盖更换胶芯，无需拆卸整套防喷器，减少停钻时间。

宽工况适配：胶芯支持高低温、含硫腐蚀介质，通径覆盖 7 1/16"~30"，压力等级 2000–15000PSI 全覆盖。

安装灵活：顶盖三种连接方式可选，与 LWS 闸板防喷器法兰尺寸通用，井控组合装配便捷。
